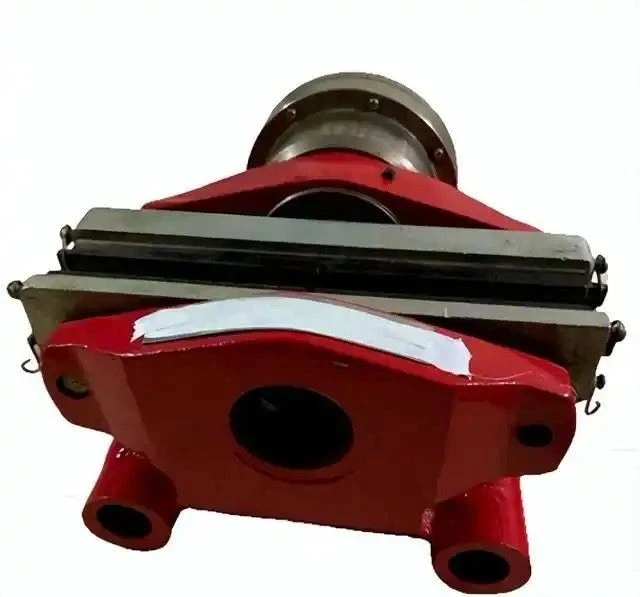

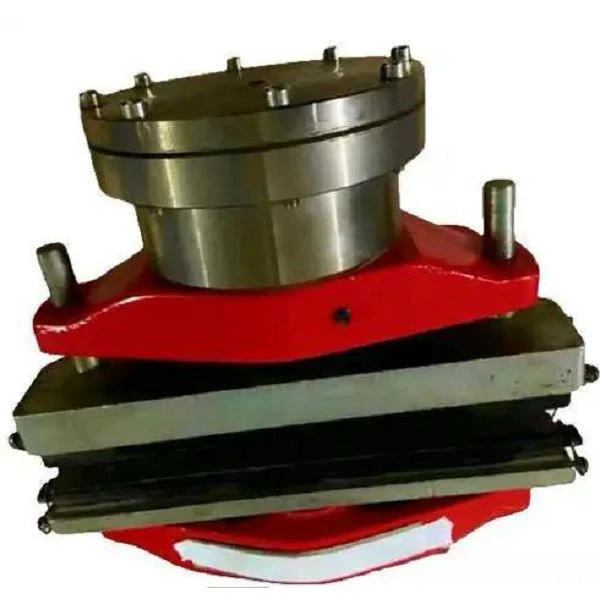

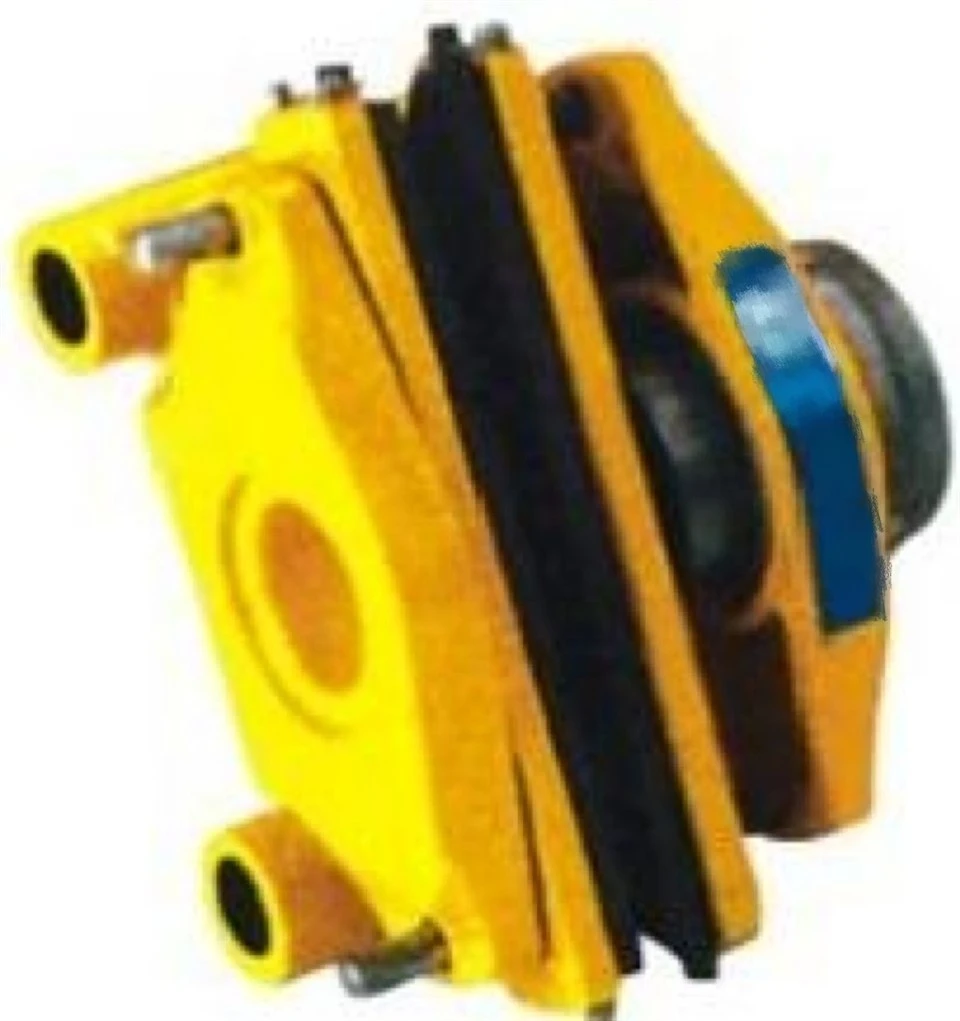

A Hidraulikus Közvetlen{0}}Működésű fék egy normál nyitott, hidraulikusan működtetett eszköz, amelyet nehéz-ipari gépekhez terveztek. Az automatikus visszaállításhoz és a közvetlen hidraulikus működtetéshez nagy szilárdságú tárcsarugók-felhasználásával a fék megbízható szorítóerőt és egyenletes tartási teljesítményt biztosít.
Főbb előnyök
Közvetlen{0}}működő hidraulikus tervezés:A hidraulikaolaj közvetlenül működteti a dugattyút a gyors reakció és az egyenletes fékezőerő érdekében.
Automatikus kopáskompenzáció:A súrlódó lemezek automatikusan{0}}beállnak működés közben, így drasztikusan csökkentik az ütemezett karbantartási költségeket.
Rugalmas B2B integráció:Több moduláris konfigurációban is elérhető, állítható távtartókkal, hogy zökkenőmentesen illeszkedjen a 15 mm-es és a 30 mm-es tárcsavastagságokhoz.
Közvetlen hidraulikus{0}}fékADH60, ADH90 és ADH120 sorozatú fékek – alkalmazható féktárcsavastagság: 15 mm vagy 30 mm.
Műszaki adatok
| Modell | ADH60 | ADH90 | ADH120 |
| Üzemi nyomás (bar) | 50 | 50 | 50 |
| Fékerő (N) | F=(P-2.5)×156 | F=(P-2.5)×300 | F=(P-2.5)×471 |
| Olajhenger térfogata (cm³) | 26 | 35 | 54.9 |
| Súly (kg) | 11 | 23 | 45 |
Vázlati mérettáblázat
| Modell | A | B | C | D | d | E | F | G | L | H | M | N |
| ADH60 | 45 | 72 | 137 | 40 | 25 | 156 | 33 | 60 | 241 | 190 | 50 | 56 |
| ADH90 | 65 | 80 | 180 | 50 | 30 | 205 | 50 | 90 | 285 | 222 | 61 | 56 |
| ADH120 | 80 | 103 | 238 | 58 | 35 | 284 | 68 | 120 | 375 | 245 | 73 | 58 |
ADH60, ADH90 és ADH120 sorozatú fékek – alkalmazható féktárcsavastagság: 15 mm vagy 30 mm

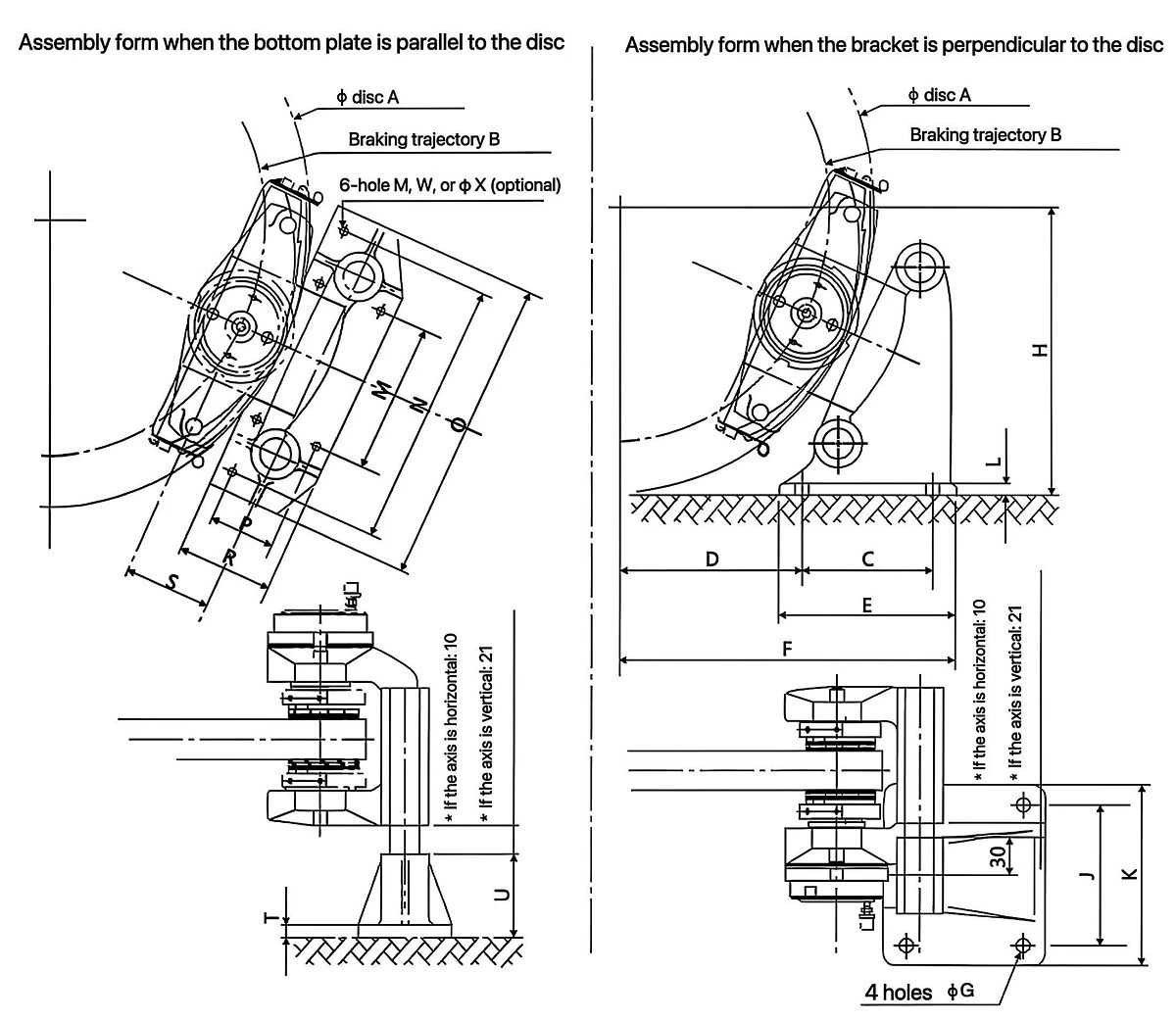

Vázlati mérettáblázat
| Fék | A | B | C | D | E | F | G | H | J | K | L | M | N | O | P | R | S | T | U | W | X |
| ADH60 | 315 | 117 | 90 | 135 | 130 | 245 | 12 | 160 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 |
| 355 | 138 | 95 | 145 | 135 | 260 | 12 | 180 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 | |
| 395 | 156 | 105 | 150 | 145 | 275 | 12 | 200 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 | |
| 445 | 183 | 115 | 160 | 155 | 295 | 12 | 225 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 | |
| ADH90 | 495 | 190 | 145 | 165 | 195 | 335 | 14 | 250 | 120 | 150 | 15 | 160 | 270 | 300 | 66 | 96 | 80 | 12 | 70 | 10 | 11 |
| 550 | 220 | 155 | 180 | 205 | 360 | 14 | 280 | 120 | 150 | 15 | 160 | 270 | 300 | 66 | 96 | 80 | 12 | 70 | 10 | 11 | |
| 625 | 255 | 170 | 190 | 220 | 385 | 14 | 315 | 120 | 150 | 15 | 160 | 270 | 300 | 66 | 96 | 80 | 12 | 70 | 10 | 11 | |
| ADH120 | 705 | 278 | 210 | 230 | 270 | 470 | 16 | 355 | 140 | 175 | 20 | 200 | 370 | 400 | 70 | 100 | 103 | 15 | 85 | 12 | 13 |
| 795 | 322 | 230 | 250 | 290 | 510 | 16 | 400 | 140 | 175 | 20 | 200 | 370 | 400 | 70 | 100 | 103 | 15 | 85 | 12 | 13 |
Közvetlen hidraulikus{0}}fék – alkalmazott külső nyomás
DADH75 hidraulikus közvetlen{1}}működésű fék
| Fékerő | 671×nyomás (nyomásKisebb vagy egyenlő200 bar)N |
| Nyomásegység | bár |
| Féktárcsa átmérője Φ B | mm |
| Alkalmas a lemez átmérőjéhez | Nagyobb vagy egyenlőΦ700 (mm) |
| Súly | 54 (kg) |
DADH80 hidraulikus közvetlen{1}}működésű fék
| Fékerő | 746×nyomás (nyomásKisebb vagy egyenlő200 bar)N |
| Nyomásegység | bár |
| Féktárcsa átmérője Φ B | mm |
| Alkalmas a lemez átmérőjéhez | Nagyobb vagy egyenlőΦ700 (mm) |
| Súly | 58 (kg) |
DADH90 közvetlen hidraulikus{1}}működésű fék
| Fékerő | 967×nyomás (nyomásKisebb vagy egyenlő200 bar)N |
| Nyomásegység | bár |
| Féktárcsa átmérője Φ B | mm |
| Alkalmas a lemez átmérőjéhez | Nagyobb vagy egyenlőΦ900 (mm) |
| Súly |
DADH120 hidraulikus közvetlen{1}}működésű fék
| Fékerő | 2579×nyomás (nyomásKisebb vagy egyenlő200 bar)N |
| Nyomásegység | bár |
| Féktárcsa átmérője Φ B | mm |
| Alkalmas a lemez átmérőjéhez | Nagyobb vagy egyenlőΦ1800 (mm) |
| Súly |
Célalkalmazások
Hidraulikus, közvetlen működésű{0}}fékeink világszerte megbízhatónak számítanak a megalkuvás nélküli biztonságot és tartóerőt{1}}követelő nehéziparban:
Szélenergia:Megbízható tartóerőt igénylő szélturbina-lengési rendszerekhez és rotorreteszelő alkalmazásokhoz alkalmas.
Anyagkezelés és bányászat:Biztonságos tartás-ferde szárazföldi szállítószalagok, targoncák-visszanyerő berendezések és nagy teherbírású{2}}emelők számára.
Kikötői gépek:Vihar rögzítőfékek, gém-emelők és vészfékek konténerdarukhoz és hajórakodókhoz.
Kohászat és nehézhajtások:Vésztartó féknyergek acélhengerművekhez és ipari hajtásláncokhoz áramszünet esetén.
Miért válassz minket?
OEM/ODM képességek:Teljesen testreszabható szerelési méretek és egyedi fékerő-konfigurációk, hogy illeszkedjenek a régi rendszerekhez.
Tanúsított minőség:ISO9001:2015 minőségirányítási rendszer szerint gyártva. Szállítás előtt minden egységen 100%-os nyomáspróbát végeznek.
Globális megfelelőség:CE, ATEX (Robbanásbiztos{0}}) és ABS (American Bureau of Shipping) tanúsítvánnyal kapható, hogy megfeleljen a szigorú regionális szabályozási vagy tengeri projektkövetelményeknek.
GYIK
K: Hogyan számíthatom ki a fékerőt, ha a rendszer nyomása ingadozik?
V: Használja a fenti képleteket. Az ADH sorozat esetében a 2,5{3}}bar levonás a belső visszatérő rugók leküzdését jelenti. Javasoljuk egy nyomásszabályozó szelep hozzáadását a kimeneti nyomaték stabilizálására.
K: Mikor kell cserélni a súrlódó párnákat?
V: Míg a mechanikus automatikus kompenzáció állandó légrést tart fenn a betétkopás során, a betéteket manuálisan kell kicserélni, amint elkopnak az integrált kopási határvonalig.
K: Egy ADH egység 15 mm-es és 30 mm-es lemezekhez is illeszkedik?
V: A belső hengerek azonosak, de speciális távtartó konfigurációkra van szükség. Rendeléskor adja meg a lemez vastagságát, hogy előre- tudjuk konfigurálni az egységet.
K: Biztosít CAD modelleket és egyedi rögzítést?
V: Igen. 2A D/3D STEP fájlok rendelkezésre állnak a mérnöki integrációhoz. Egyedi tartókonzolokat is kínálunk a régebbi utólagos felszerelésekhez.
